현장에서 LS산전 차단기를 사용하다보면 온오프 스위치의 장력이 고장나거나 하여 교체를 해야할때가 있습니다. 저희 현장은 정말 오래전에 설치된 MEC 시리즈가 설치가 되어있는데요. 요즘은 MEC가 아니라 METASOL 시리즈가 나오기 때문에 모델명을 잘 살펴봐야 합니다.

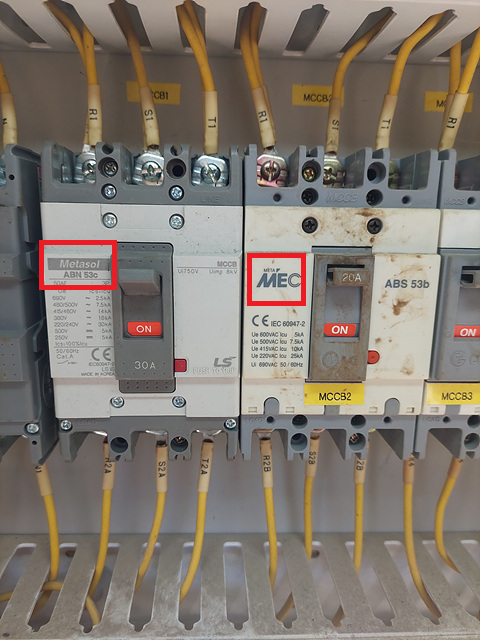

왼쪽은 신품인 METASOL 시리즈이고, 오른쪽은 오래전 설치한 MEC 시리즈 입니다. 모델명을 자세히 보시면 왼쪽은 ABN53C 이며 오른쪽은 ABS53B 인데요. 여기에서 ABN 과 ABS의 차이는 허용 kA 에 있습니다.

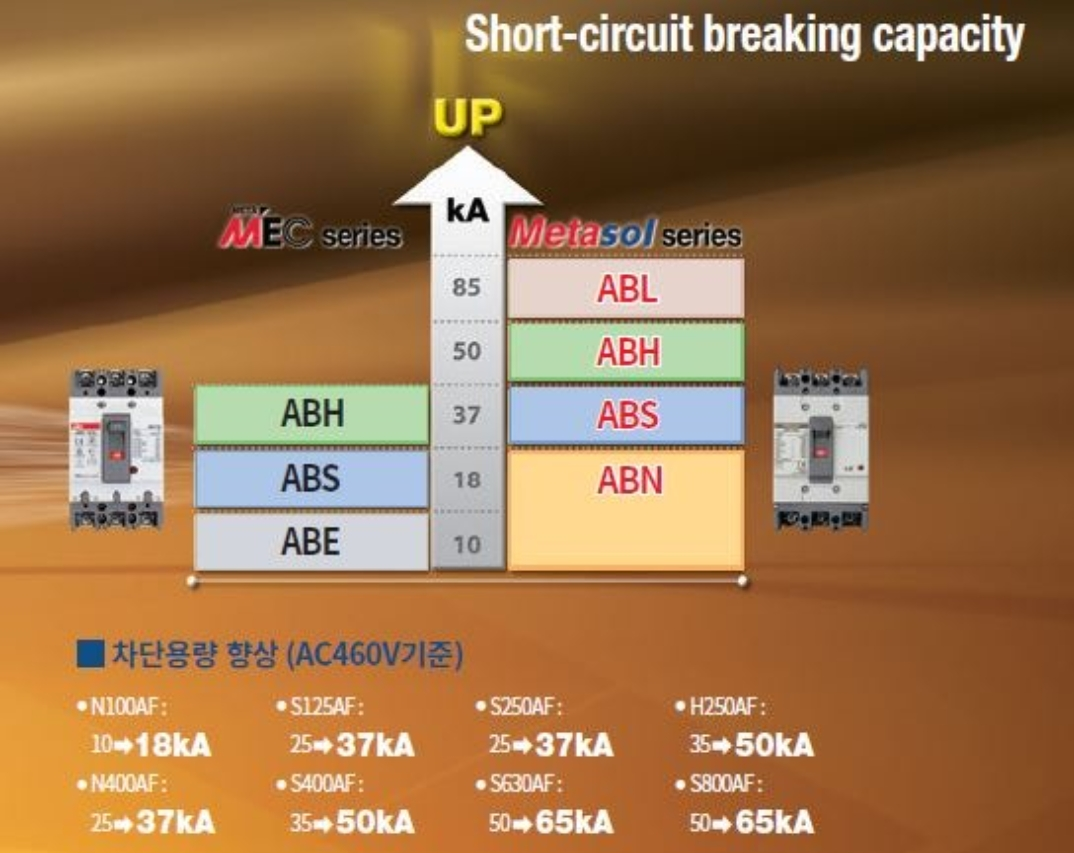

위의 표를 참조하시면 알겠지만 기존에 쓰던 MEC 시리즈의 ABE와 ABS는 METASOL의 ABN과 , ABH는 ABS , 그 이상의 kA 는 ABH , ABL 순으로 나가는 것입니다. 뒷자리가 N->S->H->L 순서대로 작은 차단용량에서 큰 용량을 차단하는 스펙을 보여주고 있습니다.
현장에서 정비를 하다가 인수인계가 제대로 되지 않거나, 예전의 설계방식을 잘 모른다면 기존에 설치되어 있던 제품 그대로 호환있는 모델로 교체를 해주는게 가장 무난하게 좋습니다. 적어도 그동안 잘 기동되었다는 증거이니까요. 차단기 교체를 하는데 있어 모델명이 뜻하는 걸 잘 이해하시고 현장에서 도움이 되었으면 좋겠습니다.
