와이델타 방식에 대해서 알아보자

와이-델타 결선법(Y-Δ)이란?

**와이-델타 결선(Y-Delta Starter)**은 3상 유도전동기의 기동 전류를 줄이기 위해 사용하는 대표적인 기동 방식입니다. 2025년 현재, 중대형 전동기 기동 시 전류 부담을 줄이고 설비를 보호하는 방식으로 여전히 널리 활용되고 있습니다.

기동 시에는 Y(별) 결선으로 낮은 전압을 인가하여 부드럽게 기동하고, 일정 시간이 지나면 Δ(델타) 결선으로 전환하여 정격 운전을 하는 방식입니다.

---

와이-델타 결선의 작동 원리

Y 결선(기동 단계)

모터의 세 권선 끝을 하나로 연결해 별 모양으로 구성합니다. 이때 모터에 걸리는 전압은 선간 전압의 약 58%(1/√3) 수준으로 줄어들어 기동 전류가 대폭 감소합니다.

Δ 결선(운전 단계)

일정 시간이 지나면 Δ결선으로 전환되어 전압이 선간 전압 그대로 인가됩니다. 이때 모터는 정격 전압과 정격 토크로 정상 운전을 시작하게 됩니다.

전환 방식

기동 후 약 5~10초 사이에 타이머, 릴레이 또는 PLC에 의해 자동으로 Y에서 Δ로 전환됩니다. 이 시점이 적절하지 않으면 전환 충격이 발생할 수 있으므로, 정확한 제어 타이밍 설정이 매우 중요합니다.

---

와이-델타 결선의 장점

• 기동 전류 감소: 정격 전류의 약 1/3 수준으로 기동, 전원 계통에 무리 없음
• 설비 보호: 전동기, 차단기, 배선 등의 과부하 방지
• 에너지 절감: 피크 전력 억제로 효율적인 전력 관리 가능
• 모터 수명 연장: 기동 시 기계적 스트레스가 줄어 유지보수 비용 절감

---



와이-델타 결선의 주의사항

적용 가능한 모터

Y-Δ 기동이 가능한 모터는 6단자형 구조여야 하며, 권선이 내부에서 Y-Δ 전환이 가능해야 합니다.

부하 조건

Y-Δ 방식은 기동 토크가 낮기 때문에, 무부하 또는 경부하 조건에서의 기동에 적합합니다. 예를 들어 중량물 압축기나 고부하 컨베이어에는 부적합할 수 있습니다.

구성 장비

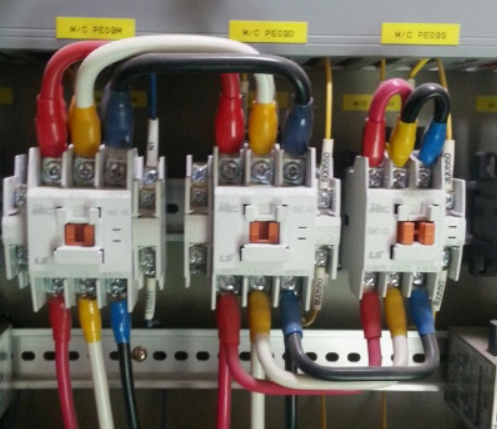

Y-Δ 기동 회로는 일반적으로 주접촉기, 보조접촉기, 타이머, 과전류 계전기 등으로 구성되며, 최근에는 PLC 제어 방식도 널리 활용됩니다.

---

2025년 기준 최신 적용 분야

산업 설비

• 공장 자동화 설비 (컨베이어, 펌프, 팬 등)
• 대형 블로어 및 송풍기
• 냉동기, 냉각기 등 고용량 전동기 시스템

건축 설비 및 공공 인프라

• 대형 빌딩 HVAC 시스템
• 엘리베이터, 에스컬레이터
• 수도시설 및 하수처리장 펌프 기동

---

와이-델타 결선 vs 직입기동(DOL)

항목와이-델타 결선직입기동 (DOL)

기동 전류	정격의 약 1/3	정격의 6~8배
기동 토크	낮음	높음
기동 방식	Y → Δ 자동 전환	전압 그대로 인가
적용 대상	중대형 모터, 경부하	소형 모터, 고부하
설비 부담	적음	큼



---

결론

와이-델타 결선법은 여전히 전동기 기동 시 전류를 줄이고 설비 안정성을 확보하는 가장 널리 쓰이는 방식 중 하나입니다. 특히 15kW 이상 대형 모터에서 전력 피크를 억제하고 전체 시스템을 보호하는 데 매우 효과적입니다.

2025년 현재에도 다양한 산업 분야에서 실용적으로 활용되며, 자동화 및 스마트 제어 기술과도 잘 결합되는 기동 방식입니다. 전동기 설계를 고민 중이라면, 와이-델타 결선은 반드시 고려해볼 만한 선택지입니다.
