마그네트 스위치 보조접점 활용하기 (Feat. UA-1)

LS산전의 전자접촉기, 마그네트 스위치를 사용하다보면 보조 접점 활용을 하기 위해서 부속품을 사용하고는 하는데요. 흔히 많이들 사용하는 UA-1 모델을 살펴보겠습니다.





보조접점을 사용하는 이유



마그네트 스위치에 전원을 인가하면 접점이 붙게 되고 연결되어 있는 부하 기동선이 서로 이어지면서 전동기 같은 각종 회전기계들을 작동시키게 됩니다.



작동이 되거나 정지상태라면 우리가 판넬의 램프를 통해서 ON, OFF 상태를 확인할수 있어야 하는데요. 이럴때 보조접점을 활용해서 램프에 불이 들어오게 하거나 꺼지게 할수 있는 것입니다.





보조접점의 활용

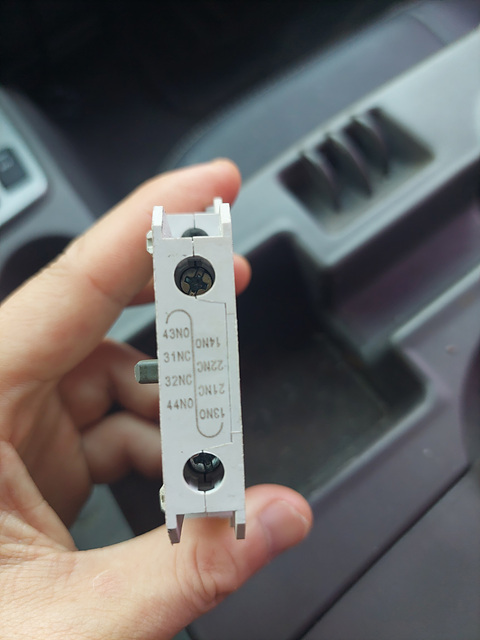

마그네트 스위치의 옆구리 부분에 설치하여 사용할수 있는 보조접점의 모델이 UA-1 입니다. 총 4가지의 단자대가 있고 사진을 보면 NO,NC가 적혀있는데요.





4개의 단자를 위에서 순서대로 봤을때 마그네트 스위치에 전원이 인가되지 않은 상태라면 NO,NC,NC,NO 순으로 되는 것입니다.



앞쪽에 나와있는 단자 위와 아래에 선을 각각 결선하면 NC 상태가 되기 때문에 서로 이어지게 됩니다. 전기가 통하는 것이죠.



뒷쪽에 있는 단자 위와 아래에 선을 각각 결선하면 NO 상태가 되기 때문에 서로 떨어져 있게 됩니다. 전기를 인가해도 서로 통하지 않는것이죠.



이렇게 1개의 A 접점(NO) , B접점(NC) 을 가지고 있기 때문에 1a1b 보조접점 이라고도 부릅니다.



UA-1 보조접점은 마그네트의 왼쪽, 오른쪽 양방향에 원하는대로 조립이 가능하기 때문에 접점 표기란이 한쪽은 뒤집어져 있습니다. 원하는 곳에 설치를 해서 올바르게 보이는 접점 순으로 보시면 편합니다.



전압강하 마그네트 스위치 교체후기 (Feat. M/C)



마그네트 스위치의 역할은 위의 링크를 참고하시면 어느정도 파악이 되실겁니다. 다음번에는 1a1b 가 아니라 2a 같은 보조접점을 활용하는 부품에 대해 포스팅해보겠습니다.
