전압강하 마그네트 스위치 교체후기 (Feat. M/C)

현장에 있는 펌프를 점검중에 기동이 안되는 문제가 발생하였습니다. 메인차단기에서 전압을 측정해보면 정상적으로 380V가 뜨고, 펌프를 수동으로 조작을 하면 마그네트 스위치도 전원인가시 접점이 붙는것을 확인하였는데도 펌프가 작동을 하지 않았습니다.



그런데 이상하게 전류값이 상승을 하였고 원인을 파악하던중에 마그네트의 코일에 문제가 있었음을 알게되었습니다. 그 후기는 써보도록 하겠습니다.



전압강하



일반적으로 마그네트 스위차가 하는 역할은 우리가 작동 전원을 인가하여 접점을 붙이게 되면 1차측에 물린 선이 2차측으로 전달이 되는 방식입니다. 접점이 안좋아서 전달이 되지 않는다면 펌프 작동에 문제가 생기게 되고 마그네트를 교체하는 것이죠.



허나, 이번에는 접점에는 아무런 문제가 없고 전달도 잘 되는데 1차측에서 전압을 측정하면 380V 가 뜨지만, 접점을 붙여 2차측에서 전압을 측정했더니 50V 라는 수치가 뜨는걸 확인 할수 있었습니다.

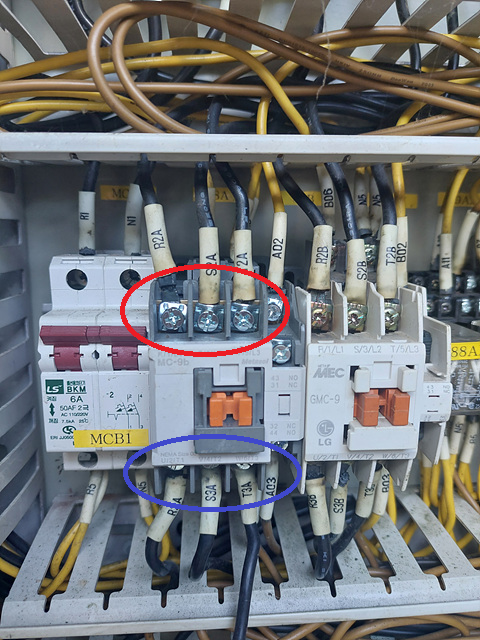

위에서 빨간색으로 표시해둔 부분이 1차측 전압 인가부분이고, 이 부분이 접점을 통해 파란색으로 표시해둔 부분은 2차로 전달되는 방식입니다.

1차의 380V의 전압이 마그네트의 문제로 인하여 2차 측으로 380V 전압을 못 보내는게 문제 였습니다.

흔히 접점불량으로만 의심을 하고 마그네트 교체를 하게 되는데요. 이처럼 접점은 정상 작동하여 전달은 잘 되지만 그 사이에 전압강하가 일어나는 문제는 생소하실겁니다. 저 또한 현장에 오래 있었지만 이렇게 전압강하로 인하여 마그네트를 교체해본적은 잘 없는것 같거든요.



전기를 조금이라도 아시는분들은 V=IR 이라는 공식을 배우게 됩니다. 단순하게 가장 많이 접하는 공식이기도 하지요.



V= 전압 , I=전류 , R= 저항  입니다.



전압과 전류는 반비례 하기 때문에 전압이 높아지면 전류가 낮아지고, 전압이 낮으면 전류가 높아지는 것이죠.

그래서 위에서 언급한대로 2차측으로 전압이 380V가 강하되어 50V만 전달이 되는 덕분에 전류값이 크게 치솟았던 것입니다.



원인을 파악했으니 전류값에 맞게끔 마그네트 스위치를 교체하였더니 펌프가 정상 작동하였습니다. 1차측의 380V 전압이 강하없이 2차측으로 잘 전달이 됨을 포켓테스터기를 통해서 확인할수도 있었구요.



아사히 디지털 멀티 포켓테스터기 4201



위와 같이 저렴한 테스터기 하나 정도만 평소에 구비를 해두신다면 전압 측정시 용이하게 사용할수 있기 때문에 필수라고 생각이 듭니다.



마그네트 스위치는 현장을 접하다보면 여러가지의 문제를 일으키는데요 그중에서도 전압강하라는 문제도 일으킬수도 있다는것을 알아두시고 테스터기를 통해 고장진단을 잘 파악한다면 빠른 조치가 가능하기때문에 꼭 숙지하셔서 응용해보시길 바라겠습니다.
