아날로그 해바라기 타이머 결선 및 설정방법

설비를 가동하는 데 있어 시간 간격을 주고 싶을 때 현장에서 제일 많이 쓰는 것이 해바라기 타이머입니다. 설치도 워낙 간편하고 결선도 너무 쉽기 때문이죠. 간단하게 결선과 설정 방법을 알아보도록 하겠습니다.



결선 방법 및 설정방법

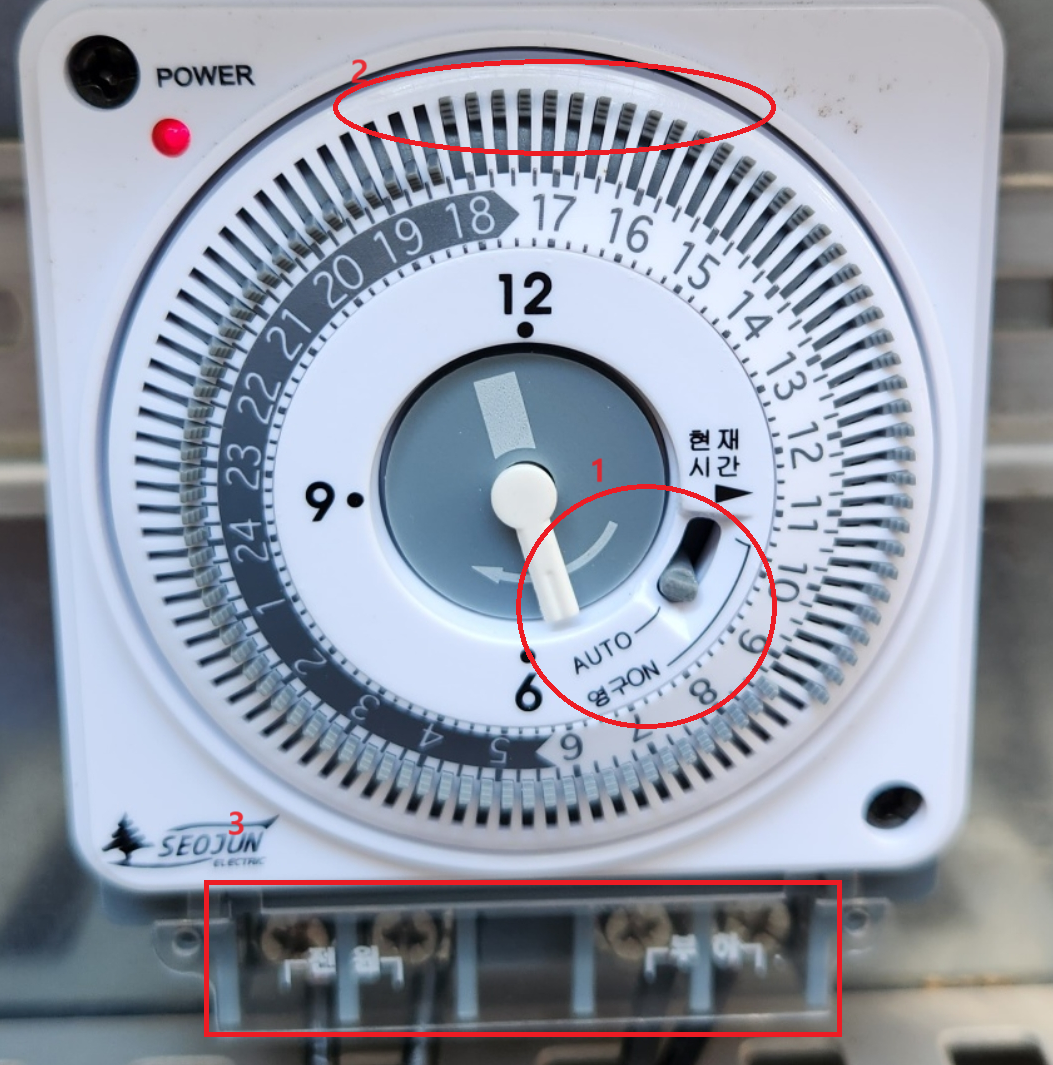

위를 보시면 숫자로 1,2,3 으로 표시를 해두었습니다. 각 숫자마다의 기능과 역할을 설명해 드리도록 하겠습니다.



1) AUTO , 영구ON 선택 스위치

 1번에 표기한 딸깍 스위치는 시간 운전을 할 것인지, 접점 없이 계속 운전을 할 것인지 선택을 해주는 곳입니다. 영구 ON으로 해두게 되면 시간 설정과 상관없이 계속 기동을 하는 것이고, AUTO 설정을 하게 되면 우리가 2번으로 표시한 접점에 의해서 설비가 기동이 됩니다.



2) 접점 스위치

 가장 중요한 설정 스위치 입니다. 타이머를 보시면 1~24까지 숫자가 표시되어 있으며 이것은 현재 시간을 말하는 것입니다. 만약 9시부터 18시까지 설비가 가동하게 세팅하고 싶으면 숫자 위에 있는 스위치들을 조작하여 접점을 붙여야 하는 것입니다. 그러면 9시가 되면 기동이 되고 18시가 되면 설비가 OFF가 됩니다.



3) 결선 부위

 해바라기 타이머는 시간의 흐름에 의해 작동이 되어야 하기 때문에 전원을 항시 공급해주어야 합니다. 그래서 결선도에 있는 [전원] 부위에는 우리가 흔히쓰는 220V 가정용 전기를 공급하여 주면 됩니다. 그리고 [부하] 라인에는 기동하고자 하는 설비를 연결하여 주면 됩니다. 만약 펌프를 연결한다고 가정한다면 펌프를 기동 하는 스위치의 선을 연결하면 됩니다. 대부분 현장에서는 마그네틱 스위치 기동 선을 결선하는 경우가 많습니다.



타이머 전원공급, 접점 시간설정, 부하연결, AUTO 운전
이 정도만 정리하셔도 운전하는데 있어
크게 어려움이 없으실 겁니다.
참고하셔서 해바라기 타이머 조작에 도움이 되시길 바랍니다.
