모터 명판을 보면 수월합니다 (Feat. 효성,현대)

현장에서 일을 하다 보면 모터 명판을 그냥 대수롭지 않게 여기고 지나치는 분들이 많습니다. 회전기계의 핵심은 모터, 즉 전동기이므로 모터 관리만 잘해줘도 회전기계 다루기가 쉬운데요. 모터 명판에 대해서 한번 천천히 알아보겠습니다.



전동기 명판 알아보기

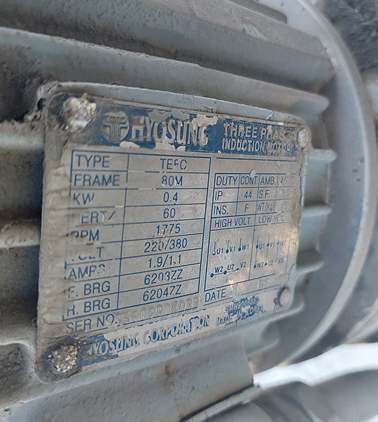

제가 준비한 명판은 효성모터 입니다. 왼쪽부터 하나씩 살펴보도록 하겠습니다.



1. Type

 타입을 보시면 TEFC 라고 표기가 되어 있습니다. TEFC는 Totally Enclosed Fan-Cooled 의 약자이며 모터에 설치된 팬으로 의해 쿨링역할을 한다는 것입니다. 대게 이런 용량이 적은 모터들은 뒤쪽에 팬이 들어가 있고 이 팬이 열을 내려주는 역할을 하게 됩니다.



2. KW

 모터의 용량입니다. 0.4KW 라고 되어있습니다. 우리가 현장에서 흔히 반마력, 1마력, 2마력 모터 이렇게들 부르는데요. 0.75KW를 1마력(HP)으로 보시면 되고, 0.4KW는 절반이기 때문에 반마력이라고 부릅니다. 만약 사수가 모터가 몇 마력짜리냐고 물어보면 명판에 적힌 0.4KW를 보시고 반마력입니다라고 대답하면 되겠죠? 반대로 1.5KW는 0.7을 기준으로 2배 이기 때문에 2마력 모터라고 합니다.



3. RPM

 RPM은 모터의 분당 회전수를 나타내며 우리가 극수를 산정할때도 필요하게 됩니다. 몇 극인지 표기가 되어있는 경우도 있지만 이렇게 RPM만 적혀있기도 한데요. 보통 국내에서 사용하는 60HZ를 기준으로 7200 RPM을 기준으로 삼으시면 됩니다. 7200 RPM에서 명판에 적혀있는 1775 RPM을 나누기 해보면 4.05가 나오게 되고 4극 모터인 것을 알 수가 있습니다.



4. VOLT

 모터의 사용 전압을 말합니다. 결선방식에 따라 220V/380V 인입 전압을 모두 사용할수가 있습니다.



5. AMPS

 사용 전류를 뜻합니다. 220V 에서는 1.9A , 380V에서는 1.1A의 전류를 소모하게 됩니다. 무부하 상태에서 전류값이 상승한다면 모터내부의 베어링 파손등을 의심해 볼 수가 있습니다. 그래서 명판을 보는 습관을 길러야 합니다.



6. BRG

 모터 내부에 쓰이는 베어링 번호를 뜻합니다. 명판에는 6203ZZ ,6204ZZ 를 사용하고 있습니다. 모터를 분해하지 않더라도 명판에서 확인이 가능하기 때문에 베어링 상태가 안 좋거나 교체를 할 때 미리 참고하여 자재를 준비할 수가 있습니다. 명판을 보지 않으면 모터를 분해한 다음에 베어링 번호를 확인해야 하는 번거로움이 있는 것이죠.



이렇게 모터 명판은 정비를 하는데 있어 많은 도움을 줍니다. 명판을 보지 않고 일을 하다 보면 시간을 낭비하거나 잘못된 판단을 할 수도 있는데요. 회전기계는 전동기가 핵심적인 부분이기 때문에 명판 보는 습관만 잘 들이시기 바라며 정비하는 데 있어 도움이 되시길 바라겠습니다.
