타이머 8핀 릴레이 결선도 보는 법 번호 보는 방법

현장에서 타이머와 릴레이를 교체하거나 조립할 때 결선도에 따라서 선을 연결해야 하는데요. 결선도를 보고 어떻게 연결을 해야 하는지 쉽게 설명을 드리도록 하겠습니다.



결선도의 SOURCE 전원

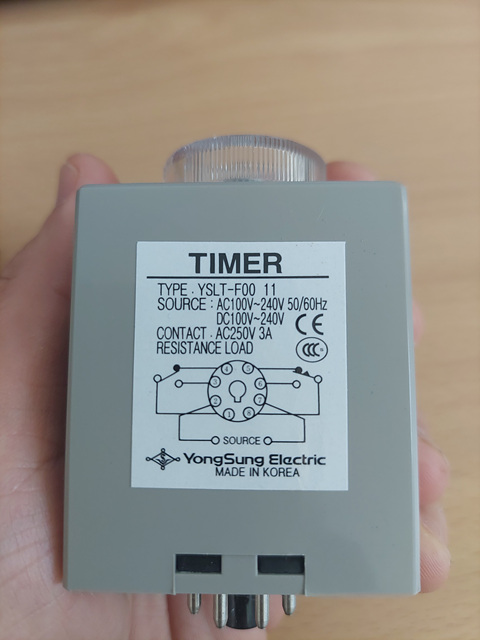

먼저 제가 설치하고자 하는 타이머의 결선도 부터 보겠습니다.





8핀 릴레이 단자에 결합이 되는 타이머 이며, 결선도는 위와 같습니다. 우리가 여기에서 가정 처음 확인해야 하는 것은 SOURCE 부분입니다. 바로 전원인가 부분이죠.



전자제품은 전원을 넣어야지만 동작을 합니다. 이 타이머 또한 작동을 시키려면 전원을 넣어야겠죠? 그 전원이 들어가는 부분이 SOURCE 부분이며 위의 그림으로 보자면



AC100V~240V
DC100V~240V
이 두가지의 범위 안에서 전원 인가가 가능합니다.



보통 현장에서는 가정에서도 많이 쓰는 AC220V를 기본으로 하기 때문에 220V를 인가하여 타이머를 작동시키면 되겠습니다. 그러면 220V 전원 선을 어디에 연결해야 하는지 살펴봐야겠죠? 그림상에는 2번과 7번이 SOURCE로 이어져있으므로 2번과 7번 두 군데에 전원선을 연결해 주면 됩니다.





접점 기능



위의 결선도에서 숫자 1,3,4 를 봐주시기 바랍니다. 1번과 4번은 선이 연결이 되어있고 3번은 따로 떨어져 있는데요. 1번을 기준으로 4번은 평소에도 1번과 연결이 되어있는 접점이고, 3번은 1번과 떨어져 있는 접점입니다. 그런데 이렇게 되어있는 접점이 타이머에 의해서 명령을 내리게 되면 1-4번은 떨어지고, 반대로 1-3번은 연결이 됩니다.



평소는 결선도의 흐름을 유지하지만 명령을 내리면 접점이 바뀌는 것이죠.



이 접점을 이용해서 우리는 타이머의 동작이나 꺼짐과 더불어 다른 설비를 기동 할 수 있는 타임스위치 역할을 할 수 있게 응용이 가능한 것입니다.



결선은 릴레이 단자대에서

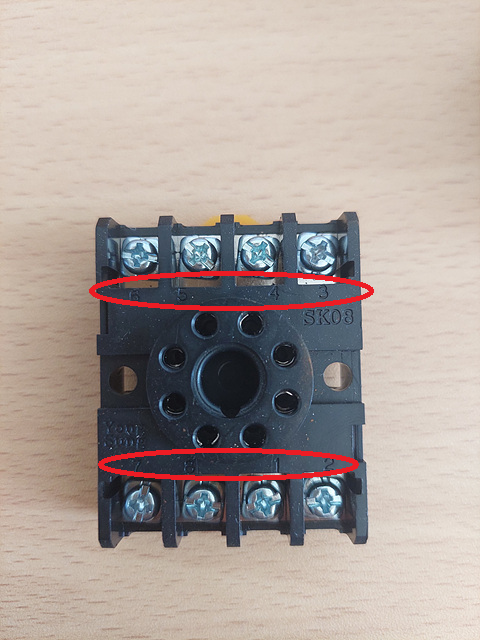

번호에 따른 결선도가 파악되었으면 이제 타이머가 결합되는 8핀 릴레이 단자대를 살펴보겠습니다.





그림상으로는 잘 보이지 않지만 제가 표시해둔 빨간색 원안에는 숫자가 쓰여 있습니다. 1~8번까지 숫자가 쓰여 있으며 타이머에 적혀 있는 결선도 그림을 보고 숫자에 맞게 연결을 하면 되는 것입니다.



전원이 2번과 7번의 번호를 사용하기 때문에 밑에서 1번째와 4번째 단자에 220V 전원을 연결하면 되는 것입니다.

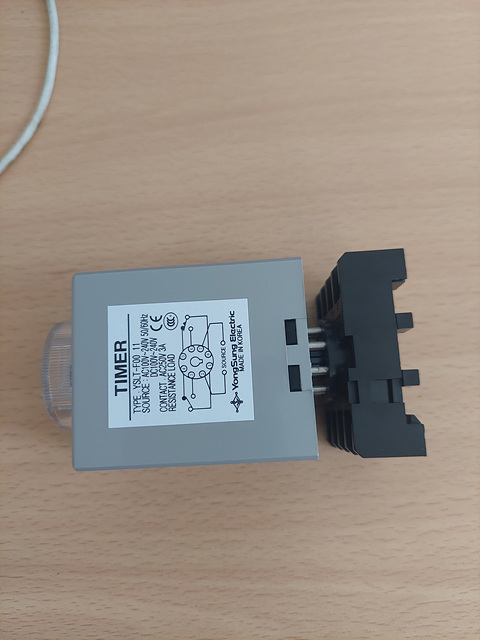

8핀 타이머와 단자대를 결합하면 이런 구조입니다. 미리 결합을 해두고서 결선을 하려면 불편하기 때문에 단자대를 고정한 다음 타이머의 결선도를 보고 결선을 모두 마무리 한 다음에 제품을 결합시켜 작동을 하시면 되겠습니다. 현장에 타이머를 설치하는 데 있어 도움이 되시길 바라겠습니다.



타이머의 전원 인가와
접점 이용하기
이 2가지의 포인트를 기억하세요.
