3상 380V 전동기 수중펌프 회전방향 바꾸기

아마 3상 380V 회전기기를 다루시는 분들이라면 정말 많이 작업하시는 내용입니다. 바로 회전방향에 대한 결선 방법이지요. 교반기나 펌프는 제조사에서 정하는 일정한 회전방향이 있고 그 방향으로 돌아야지만 제대로 된 기능을 발휘할 수가 있습니다.



현장에서 흔히들 회전방향이 맞지 않으면 상을 바꾸라는 말을 많이 들으셨을겁니다. 그래서 정말 이런 것조차 처음이신 새내기 분들을 위해서 설명을 드리도록 하겠습니다.



3상 380V 전동기 회전방향



일단 3상 펌프라면 U V W 같이 3가닥의 선과 접지선 한가닥이 제품에서 나오게 됩니다. 전원이 들어가는 부분이 3가닥이고 접지가 들어가는 부분이 1가닥 총 4가닥의 선인 것이죠.

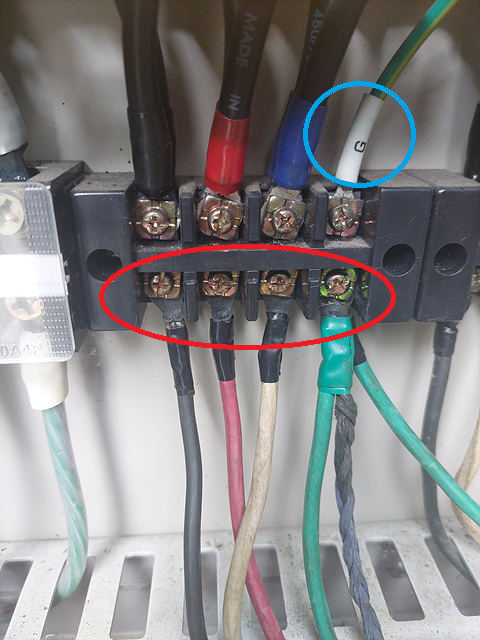

펌프나 전동기에서 올라오는 선을 역추적해서 따라가 보면 조작 판넬 단자대에 이렇게 선이 물려있는 것을 볼 수가 있습니다. 왼쪽부터 U V W 3가닥의 전원 투입선과 1가닥의 접지선이지요. 접지는 대부분 초록색으로 표현이 되며, 네임텍에 G라는 표시가 있기도 합니다.



그럼 여기에서 회전방향을 바꾸고 싶으면 어떻게 해야 하느냐?



3가닥의 전원선 중에 아무거나 2가닥을 바꿔주시면 됩니다.

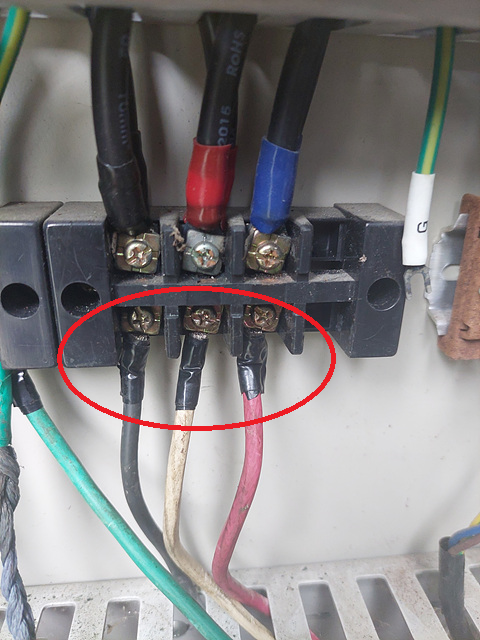

순서대로 검은색, 빨간색, 흰색의 순서라면..



위처럼 흰색과 빨간색을 바꾸면 되는 것입니다. 꼭 흰색과 빨간색이 아니더라도 2가닥의 선을 엇갈려 바꿔주기만 하면 됩니다.  펌프나 전동기 자체에서 회전 방향을 바꾸려면 불편하기 때문에 조작패널 쪽에 물려있는 선을 찾아서 바꿔주는 것이 작업하는 데 있어 매우 편합니다.



그리고 판넬이 멀리 있거나 여건이 되지 않는다면 전동기 결선 커버에서 2 상의 결선을 바꿔주셔도 됩니다. 여기서 포인트는 자신이 작업하기 편한 곳에서 상을 바꿔주면 된다는 것이죠. 이제 막 현장에서 작업하시는 분들이라면 이런 기초적인 것은 미리 알아두시면 편하고 결선은 평소에도 많이 쓰이기 때문에 꼭 숙지해 두시길 바랍니다.
