파워서플라이 SMPS 교체 후기 24V

현장에 설치된 유량계 변환기의 디스플레이에 실시간 유량값이 뜨지 않아 점검을 하게 되었습니다. 점검결과 유량계로 공급되는 24V 전압이 문제였습니다. 일반적으로 파워서플라이라고 불리는 제품을 들어보신 적이 있으실 겁니다. 바로 우리가 사용하는 컴퓨터 부품에도 있는데요. 가정용 220V 전원을 인가받아서 파워서플라이를 통해 각종 컴퓨터 메인보드나 CPU, 저장장치 등으로 전압을 제공해 주는 역할을 합니다.



마찬가지로 현장에 설치된 유량계 판넬로 220V 전원이 인가되고 그 전원을 24V로 변환하여 유량계에 제공해 주는 부품인 파워서플라이 혹은 SMPS(Switch mode power supply)를 한번 교체해 보았습니다.

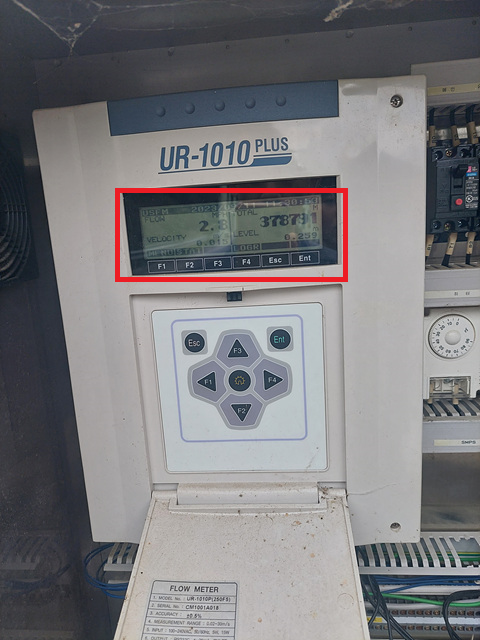

유량계에 순시값이 뜨지 않는다면



사용하고 있는 유량계 변환기 디스플레이에 적산값이 뜨지 않았고 SMPS 고장을 의심하게 되었습니다. SMPS는 교류전원을 직류전원으로 바꿔주는 스위치 전원 인가 부품으로 높은 220V를 부여받아 낮은 24V로 인가하는 방식입니다. 이건 제품마다 다르기 때문에 맞는 제품으로 구입하셔야 합니다.





제가 사용하고 있는 제품은 썬트로닉스의 VSF30-24 모델입니다. 빨간색 원으로 표시된 부분에 LED 램프가 있고 정상적으로 작동이 되면 램프가 점등 됩니다. 하지만 보시다시피 램프가 꺼져 있습니다. 문제가 일어난 것이지요. 단순하게 위의 5가지 선 네임텍을 기준으로 왼쪽부터 설명을 드리면



P24 , N24 , G , R3 , T3  순으로 되어있습니다.



P24 : DC24V +

N24 : DC24V -

G : 접지

R3 : 220V 전원선

T3 : 220V 전원선



으로 결선이 됩니다. R3,T3 200V 2가닥의 전원을 인가받아서 P24, N24의 DC24V 전압을 부여하는 것이지요.



포켓테스터기가 있다면 전압을 R3,T3에 찍어보아 220V 인가되는지,

직류전압으로 P24,N24에 찍어 24V 가 일어나는지 확인을 했고, 24V가 발생되지 않아 SMPS를 교체하기로 했습니다.

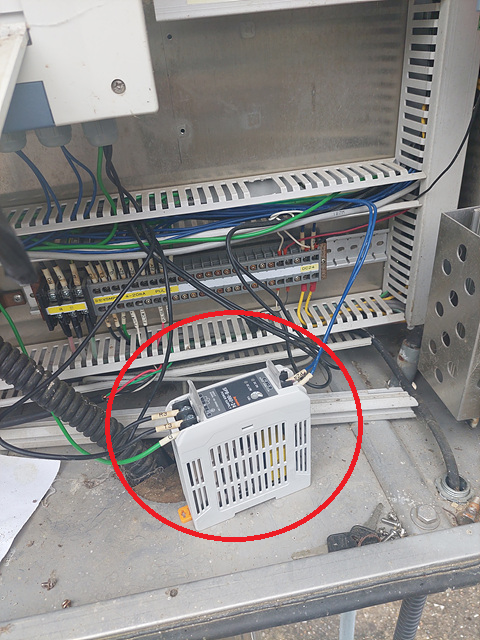

똑같은 제품이 없어 남아있는 다른 부품을 이용하여 임시조치를 하였습니다. 5가닥의 선이 연결되는 건 같기 때문에 사용하는 데 있어서는 아무런 문제가 없습니다.



4-20ma 아날로그 출력 테스터기 확인하기



출력을 확인하는 방법, 전압체크 등은 테스터기테스트기 하나만 있으면 가능하기 때문에 위의 이전에 쓴 글을 참고하셔서 테스터기가 없는 분들은 테스터기를 꼭 장만하시기를 바랍니다. 유용하게 자주 쓰이기 때문에 정비하는 데 있어 필수이기 때문입니다. 이 글을 참고하여 현장 정비에 있어 도움이 되었기를 바랍니다.
