역지변 체크밸브 오수받이 하수관 역류방지 설치

비가 많이 오다보면 하수관로 같은 곳을 통해서 오수와 우수가 역류를 하게 되는 문제가 생길수도 있습니다. 아무리 보강을 잘한다고 하더라도 자연재해 앞에서는 문제가 발생하기 마련인데요. 그렇다고 방치 할수는 없는 문제이기 때문에 최대한 신경을써 피해가 덜 오게끔 해야합니다.



오수받이에서 역류를 방지하기 위해서 역지변 (체크밸브) 을 시공 하였는데 그 작업기를 한번 올려보겠습니다. 보시고 참고하시기 바랍니다.



파이프 내경와 외경에 따른 삽입



제가 사용한 제품은 매직코리아라는 업체에서 제작하는 역지변 MKD 시리즈입니다.

아래의 사이트를 방문하시면 정말 다양한 역지변들을 보실수가 있고, 종류도 다양합니다.



매직코리아

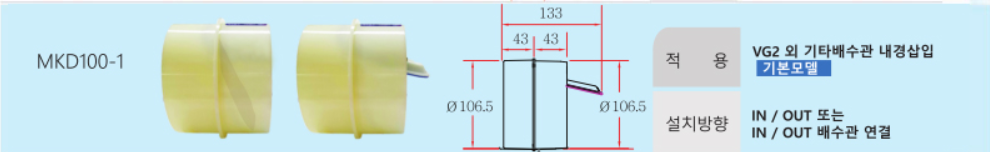

저는 MKD100-1 이라는 제품을 구입하였고, 이것은 100A 사이즈의 파이프에 삽입이 가능한데요. PVC파이프의 경우에는 VG1, VG2 같이 규격이 있기때문에 규격에 맞게 잘 보고 구입을 하셔야 합니다.



클릭하면 더 잘 보입니다.

적용 규격부터 설치방향, 그리고 제품의 스펙도 자세하게 나와있습니다. 온라인 구매시에도 편하게 구입이 가능합니다.



현장 작업기

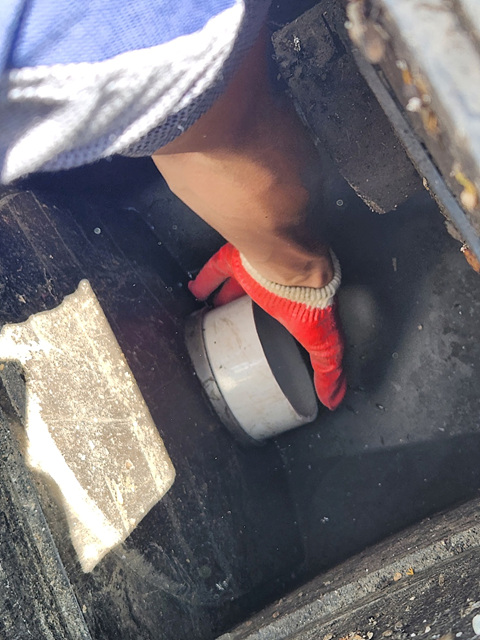

오수받이 쪽에 시공을 하기 위해서 들여다 보았더니 파이프가 소켓에 박혀 있었습니다. 그래서 소켓 부위에 역지변을 삽입할수 있도록 파이프 소량을 먼저 넣는 작업을 하였습니다. 이렇게 역지변을 가조립 해보았을때 공간이 많이 남았다면 손을 넣어서 소켓 설치 여부를 파악하셔야 합니다.

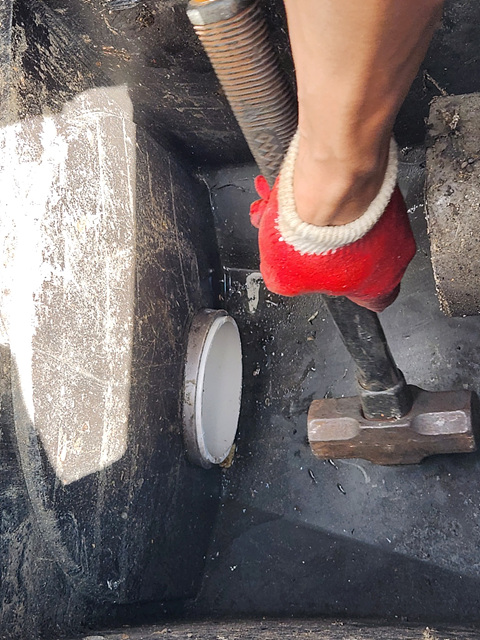

길이에 맞게 절단 한 후에 망치로 부드럽게 톡톡 박아서 밀어 넣었습니다.

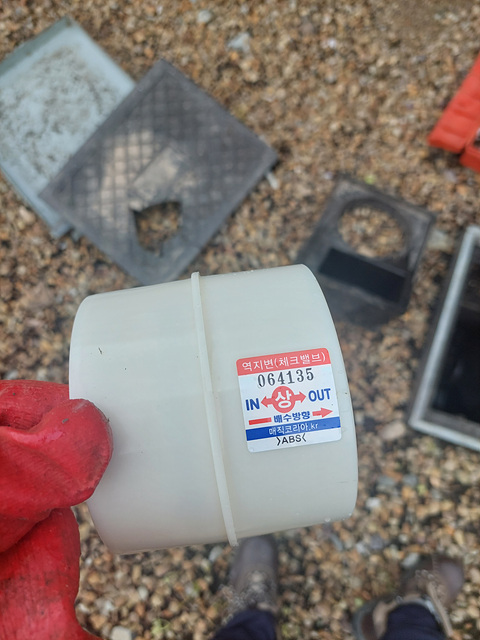

구입한 역지변입니다. IN OUT 방향을 잘 살펴서 물이 나가는 방향과 물을 막아주는 방향을 잘 체크하여 시공을 하여야합니다. 방향을 꼭 잘 확인하시기 바랍니다.

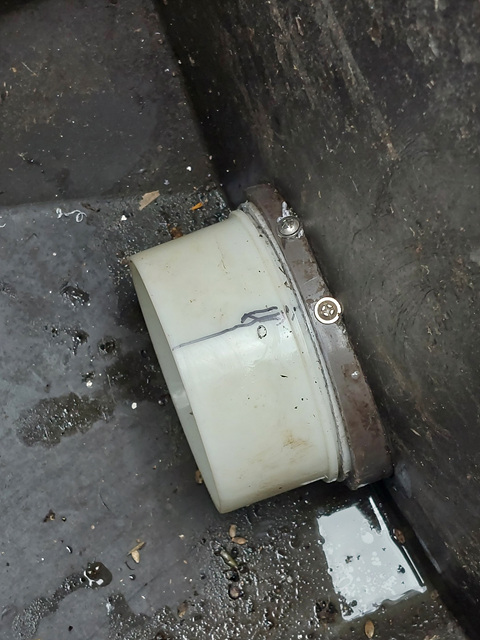

아까 망치로 넣어둔 파이프 내경 안쪽으로 역지변을 넣어서 시공 하였습니다. 기존 파이프가 돌출된 부위가 적었지만 피스가 들어갈만한 자리는 있었기에 피스를 2개정도 넣어서 단단하게 고정을 하였습니다. 기존에 설치되어있는 파이프의 사이즈에 알맞게 제품을 구입하여 시공하는것이 포인트입니다.



작업기를 잘 보시고 참고하셔서 시골집 같은 곳에서 개인도 쉽게 시공할수 있기때문에 도움이 되었으면 좋겠습니다.
