호이스트 전동윈치 조작 리모컨 작동 불능일때

전동윈치나 호이스트를 조작하려면 리모컨이 필요합니다. 단순한 리모컨은 업 다운 역할만 하고 기능이 조금 포함된 리모컨은 비상정지 버튼과 더불어 상 하 좌 우 4 버튼이 들어가기도 합니다. 물론 이 리모컨보다 기능이 더 포함된 것들도 있지요. 이번에도 현장에서 쓰는 전동 윈치 리모컨 조작이 불가하여 정비를 해보았습니다.

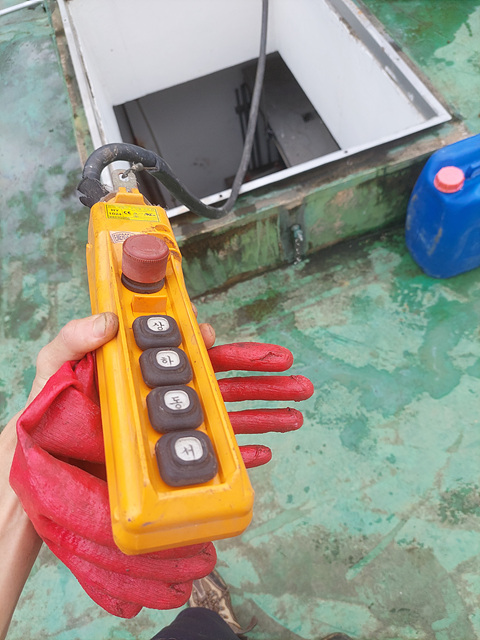

조작 리모컨은 보통 이렇게 생겼습니다.



대부분의 문제는 연결불량



리모컨 조작을 하는데 있어 특정 버튼만 작동을 안 한다던지 모든 리모컨이 작동을 하지 않는 문제가 발생하다던지 하면 단선 여부나 접촉 문제를 한번 살펴봐야 합니다. 이번에 정비한 현장에서는 리모컨의 모든 버튼이 다 작동하지가 않았고 리모컨 뒷부분을 드라이버 같은 공구로 풀어서 선 연결을 확인해보았습니다.

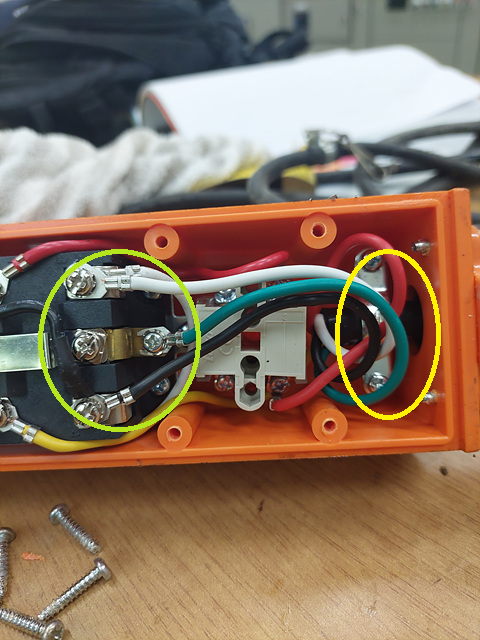

리모컨의 뒤판을 열여보면 오른쪽의 노란색 부분의 선이 인입되어 왼쪽으로 연녹색 부분으로 연결이 되는 구조입니다. 연녹색 동그라미 친 부분의 연결부위와 반대편 선의 접촉부위를 테스터기의 통전시험을 통해 확인해 보면 어느 한 부분에서 통전이 되어야 정상입니다. 선이 도중에 단선이 안되었다는 뜻이니까요. 각 선마다 시험을 해보았는데 어느 선이 통전이 안된다면 그 선의 단선을 의심해 봐야 합니다.

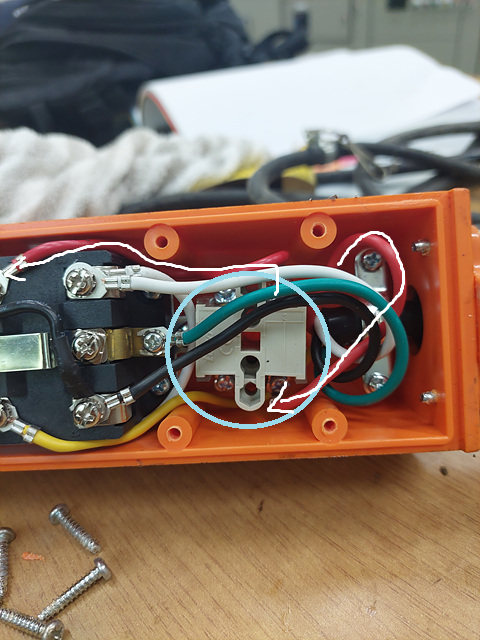

현재 현장에서는 모든 리모컨의 버튼 조작이 불통이므로 리모컨의 비상정비 버튼을 한번 살펴보았습니다. 비상정비 버튼 뒤쪽에는 B접점(NC)으로 구성이 되어있고 항상 전기가 통하게끔 되어 있습니다. 흰색으로 표시한 것이 비상정지 버튼으로 연결되는 선이고요. 이 선이 비상정비 버튼을 거쳐서 조작버튼으로 들어가는 구조입니다.



비상정지 버튼이 밖으로 나와 있을 때는 항상 전기가 공급이 되기 때문에 리모컨 조작이 가능한 것이고 비상정지 버튼을 눌러버리면 접점이 바뀌어 전기를 끊어버리기 때문에 리모컨 조작이 불가능 해지는 것이지요.



비상정지 버튼 접점을 확인해 보니 평소에 연결되어 있어야 할 접점이 끊어져 있었습니다. 그래서 비상정지 버튼을 누르지 않았음에도 리모컨 작동이 되지 않았던 것이죠. 비상정지 버튼의 여유 접점을 활용해서 재 연결하였더니 리모컨이 잘 작동하였습니다.



이렇게 리모컨 조작을 하는 경우에는 대부분 현장에서 설치하는 과정이나 이동하는 과정에서 선 꼬임, 무리한 당김 등으로 인해 연결이 끊어지는 경우가 많습니다. 리모컨 조작이 되지 않는다면 뒤판을 열어 통전테스트를 해보는 것이 가장 좋습니다.



아사히 디지털 멀티 포켓테스터기 4201

평소에 이런 포켓테스터기를 지참하고 다니시면 전압, 저항 체크 외에도 부저를 통한 통전시험을 용이하게 할 수 있기 때문에 하나쯤 챙겨두시는것도 현장정비에 있어 도움이 됩니다. 가격도 그렇게 비싸지 않기 때문에 정비를 하시는 분들에게는 필수랍니다. 비싸게 a/s 맡기시지 말고 누구나 할수 있는 정비 스킬이니 이글 보시고 천천히 따라 해보시기 바랍니다.
