정량 다이어프램 펌프 헤드 분해 일지

이번에는 현장에서 다이어프램(격막) 정량펌프의 헤드부분을 분해하여 점검을 해보았습니다.



정량 약품 펌프 헤드 세트 교체 후기



이전에 한번 정량 약품 펌프 헤드 세트 교체 후기를 올려드린적이 있는데요. 이번에는 좀더 사진을 첨부하여 각 부분의 명칭과 역할을 알아보도록 하겠습니다.

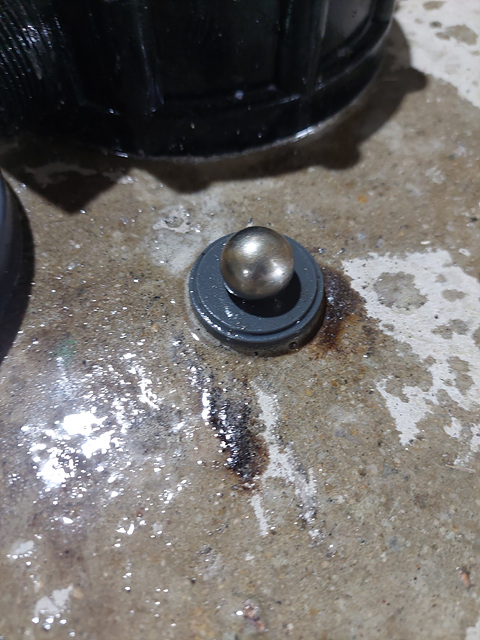

헤드부의 가장 기본이 되는 볼과 시트의 모양입니다. 다이어프램 펌프는 위 아래에 각각 볼과 시트가 하나씩 들어가게끔 들어가고 그걸 감싸고 있는 가이드로 이루어져 있는데요. 볼은 항상 시트위에 얹힌 모양으로 조립을 하여야 합니다.

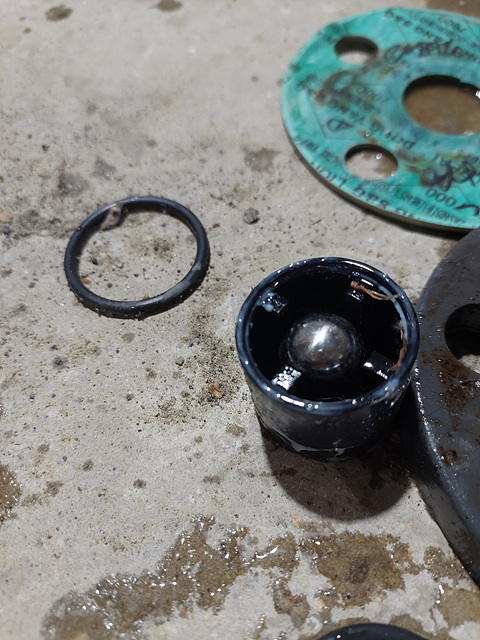

볼을 가이드속에 넣어보았습니다. 가이드 + 볼 + 시트가 한세트가 되어 조립되며 가이드 안에서 볼이 움직이면서 펌핑을 도와주게 됩니다. 이 가이드 부분에 이물질이 끼어 볼이 자유롭게 움직이지 못한다면 펌핑이 되지 않기 때문에 이점 유의하시기 바랍니다.

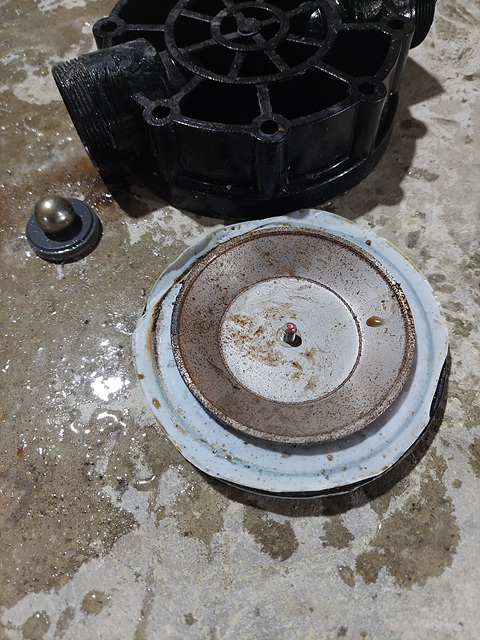

볼을 밀었다 땡겨줬다하는 다이어프램 펌프의 생명과도 같은 격막입니다. 전동기의 회전운동을 웜기어의 직선운동으로 바꿔주게 되고 샤프트가 앞뒤로 움직이면서 이 격막을 움직이게 됩니다. 이 격막과 헤드사이에 공간이 존재하며 그 공간의 빈공간을 밀었다 땡겨줬다 하면서 유체의 이동을 도와주는 역할을 하게 됩니다.



이 다이어프램 격막이 닳거나 강직도를 유지하지 못하면 펌핑하는데 문제가 생깁니다. 항상 격막과 볼, 시트를 유의깊에 보는 습관을 기르셔야 합니다.

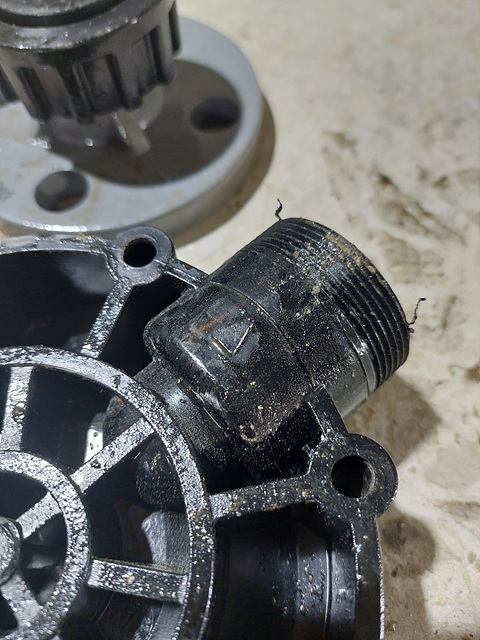

펌프의 헤드 부분을 자세히보시면 화살표 모양이 보입니다. 이 화살표가 가리키는 방향으로 조립하셔야 함을 잊지마세요. 위와 아래의 가이드가 존재하는 모양이 다르기 때문에 꼭 이점을 유의하셔야 합니다.



링크로 보낸 글과 이글을 참고하시면서 다이어프램 펌프에 대해 참고하셨으면 합니다.
