초음파 수위계 헌팅으로 측정기 청소

수위를 측정하는 장비중에 흔하게 쓰이는 것이 초음파 수위계 일것입니다. 탱크 상부에 측정기가 달려있고 수면과의 거리를 초음파 방식으로 측정하여 이 데이터를 변환기로 보내주면 변환기에서 우리가 디스플레이로 쉽게 확인 할수 있는 수면 높이를 측정해주는 것이지요.



이 초음파수위계와 수면과의 사이에 이물질이 존재하거나 방해물이 존재하면 정확한 데이터값을 읽어오기가 힘듭니다. 그래서 데이터가 들쭉날쭉 튀어오르게 되는 헌팅증상이 발생하게 됩니다. 헌팅을 방지하려면 평소에 초음파 수위계 청소가 필요한데요. 현장에서 초음파수위계가 어떤 모양으로 존재하는지 알아보고 청소를 해보겠습니다.



이외의 초음파수위계 관련 포스팅은 아래를 참고하시고요.



초음파 수위계 변환기 검출기 점검

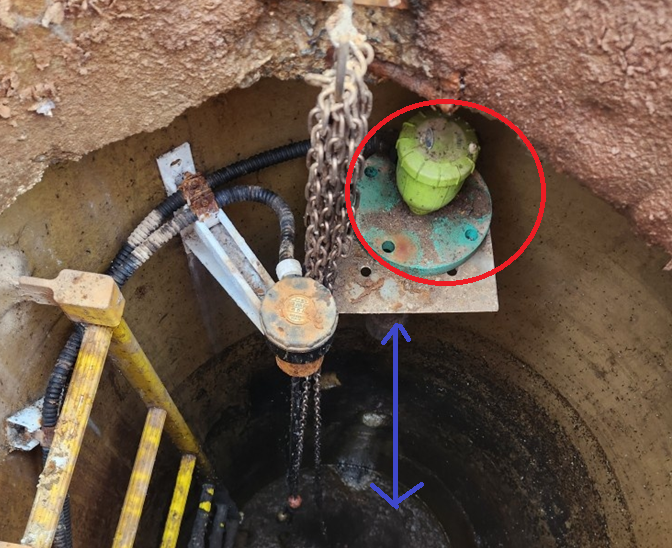

저는 맨홀 현장에 있는 초음파 수위계의 측정기를 한번 살펴보겠습니다. 초음파수위계는 보통 상단에 위치하고 있고 아래는 신호를 주고 받기 위한 매끄러운 면이 존재하게 됩니다.





이 매끄러운 면에서 파란색 화살표로 표시한 수면과의 거리가 매우 중요합니다. 이 구간에 장애물이나 이물질이 존재하면 안되는 것이죠. 전선같은 것들이 측정에 방해가 된다면 잘 정리해주시면 되고 만약 아무런 장애물도 없는데 측정이 용이하지 않다면 측정기의  아래의 매끄러운 부분을 청소해주시면 됩니다. 이 부분에 이물질이 묻어있기도 하기 때문이지요.



포인트는..



1. 측정기와 수면과의 사이에 아무런 장애물이 존재 하지 않아야 한다 (전선이나 이물질)

2. 측정기의 신호를 주고받는 면은 깨끗해야 한다. (주기적 청소 필요)



이 2가지를 해결했음에도 불구하고 정확한 측정이 이루어지지 않는다면 측정기나 변환기의 고장을 의심할수 밖에 없습니다. 다짜고짜 부품을 교체하지 마시고 위에서 언급한대로 청소부터 먼저 하신다음에 그 이후 부품의 고장 유무를 판단하여 진행하시면 되겠습니다. 현장에서 흔히 일어나는 일들이니 설치된 모양을 참고하셔서 도움이 되시길 바라겠습니다.
