EMPR P-F 알람 확인 후 조치하기

EOCR 보다 각종 기능이 더 추가되고 전자식 디스플레이를 통한 전동기 보호를 위해 사용하는 EMPR 이라는 것을 요즘 현장에서 자주 접하고 있습니다. EOCR이 아날로그라면 EMPR은 디지털 기능을 탑재했다고 보시고 됩니다.



EMPR의 전동기 보호 관련 문제는 이전글에서도 언급한적 있습니다.



LS산전 DMP 시리즈 EMPR 설정 후 저장 방법





EMPR EOCR 과부하 오버로드 O-L 알람 발생 해결하기





EMPR 디스플레이 화면 오작동 조치방법

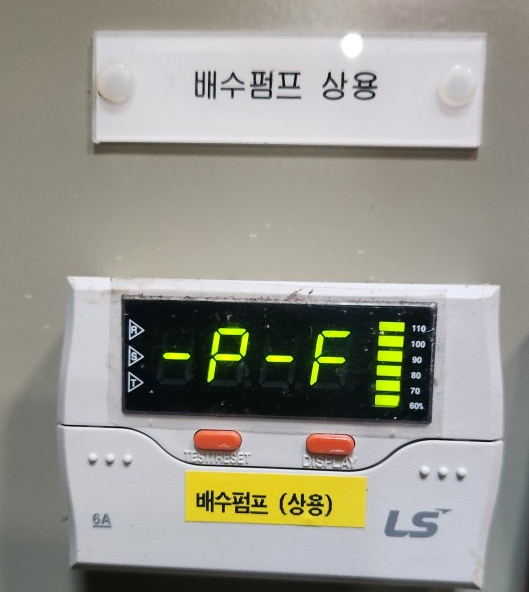

이번에는 현장에서 P-F 알람이 발생하여 그 확인 내용을 여러분들에게 전달해드리고자 합니다. 먼저 O-L 같은 경우는 과부하 알람으로 펌프에 부하가 걸려 회전하지 못하는 경우가 높습니다. 하지만 G-F나 P-F 같은 알람은 전동기의 파손을 의심해봐야 하는데요. 그럴때는 전동기의 절연과 누전을 체크해보면 됩니다. 절연 측정방법은 아래의 글을 참고해주세요.



수중펌프 절연 측정하기 메거 사용법





현장에서 P-F 알람을 확인한뒤에는 3상중 한쪽의 상이 파괴된것을 의심하여 테스트기를 통한 측정을 진행하였습니다. 수중펌프라 헤드 부분에서 체크하지 못해 아쉬운 점이 있지만 케이블이 살아있다는 전제하에 판넬측에서 측정을 진행하였습니다.

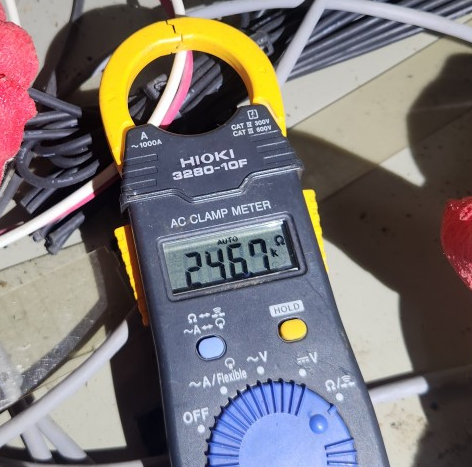

단자대에 저항값을 측정하였을때 키로옴 증상과 각 상마다의 저항값이 다른것을 체크하였고 코일의 상태가 안좋다는것을 판단할수 있었습니다. 이후 펌프는 인양하여 헤드측에서 한번더 측정하여 케이블이 문제인지 펌프가 문제인지 2차 판단을 한 이후에 수리 업체에 의뢰를 할 예정입니다.



현장의 EMPR에 알람 표시가 발생한다면 당황하지 마시고 꼭 절연과 상의 저항을 체크해보시고 이후 조치를 하시면 됩니다. 관련 내용을 참고하시어 도움이 되시길 바랍니다.
