플랜지 커플링 고무볼트 교체 및 점검

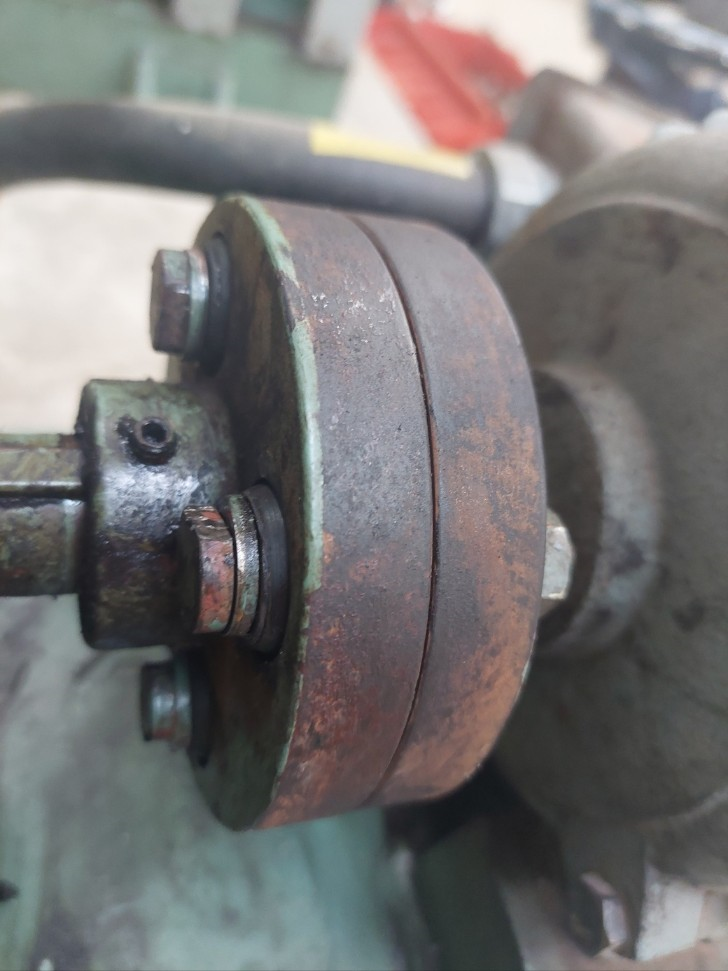

이번에는 현장에서 사용하고 있는 플랜지 커플링의 소음이 너무 심하게 발생하여 관련 부품을 교체한 작업기를 올려볼까 합니다. 플랜지 커플링은 볼트를 덮고 있는 고무에 의해 완충작용을 해주면서 소음을 최대한 줄여주고 기동을 하게 되는데요.

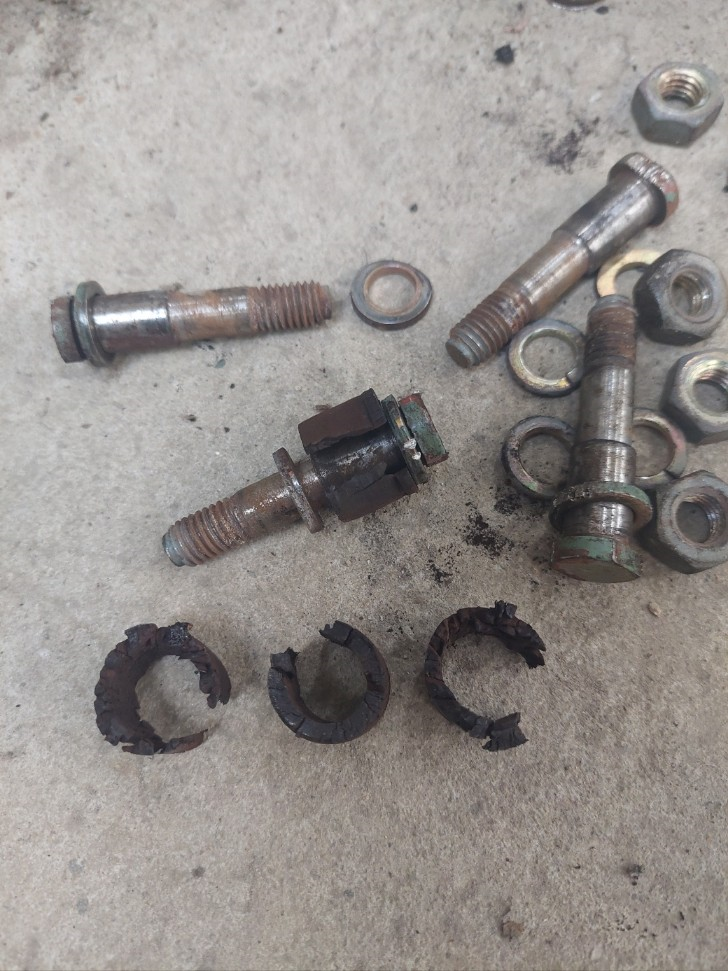

위의 사진처럼 고무 부분이 노후화 되거나 파손이 되어 찢겨지면 완충작용을 못해주기 때문에 엄청난 소음을 유발하게 됩니다. 만약 플랜지 커플링을 이용하는 곳에서 소음이 심하게 난다면 이부분을 의심해 봐야 합니다. 플랜지 커플링 고무볼트는 기성품으로 나오며 고무만 구입해서 교체가 가능합니다.

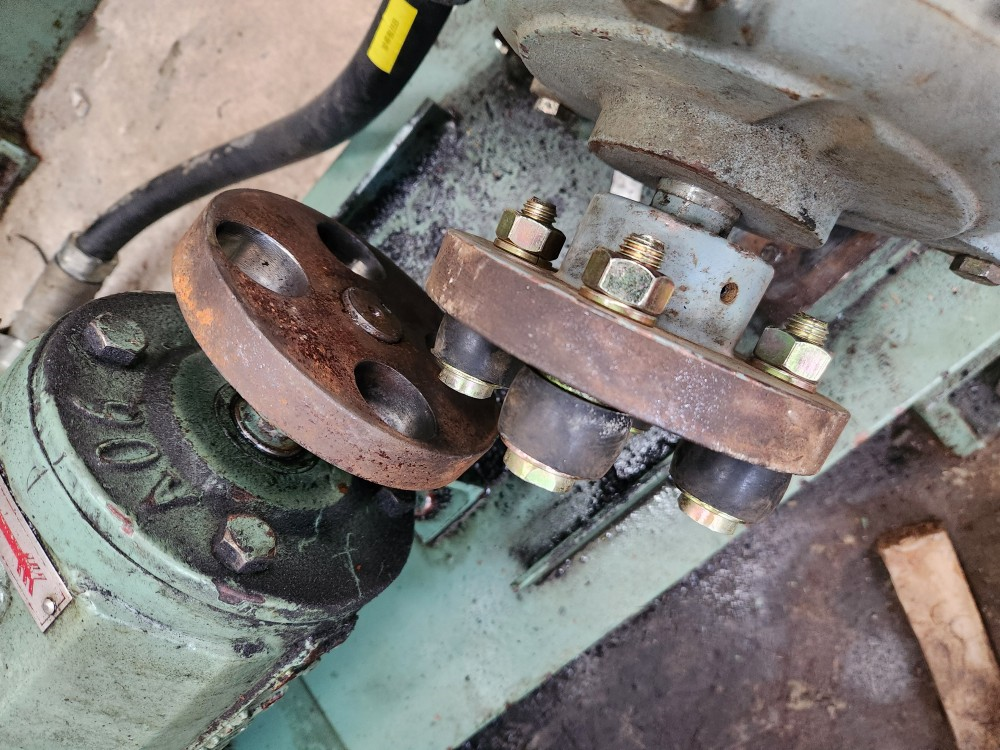

플랜지 커플링은 이런으로 한쪽에 플랜지 형태의 풀리가 고정되어 있고 반대쪽에서 볼트를 결합하여 구멍사이로 넣어 회전을 시키는 원리를 가지고 있습니다. 분해하여 점검하기도 편하고 어느정도의 편차도 맞추어 주기 때문에 사용하기 편리한 이점이 있습니다.



고무볼트의 고무가 닳게되면 구멍과의 간격이 넓어져 그 갭으로 인하여 큰 소음이 발생하는 것입니다.

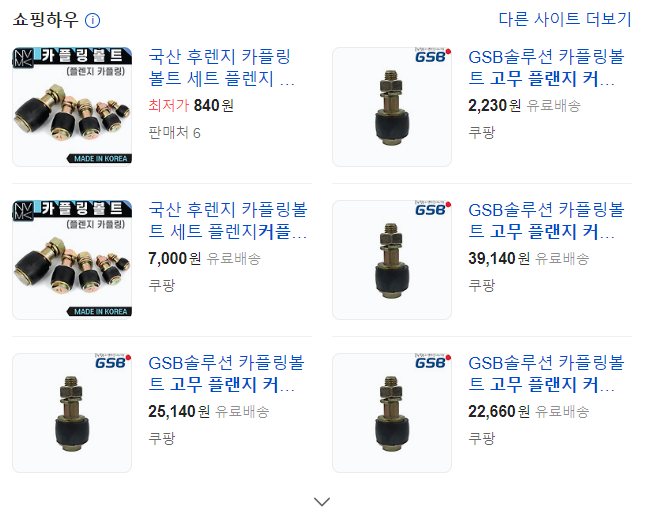

다음 검색사이트에서 [플랜지 커플링 고무] 라는 검색어를 적용해보았더니 이렇게 볼트만 취급하여 파는것을 알 수가 있습니다. 관련 부품만 구입하여 교체를 해주면 됩니다. 볼트를 풀어주고 조여주는 식으로 고정하기 때문에 일반 볼트처럼 취급하시면 됩니다.





교체를 하고나면 이렇게 쏙 들어가기 때문에 소음을 해결할수가 있습니다. 그리고 플랜지 커플링은 기성품으로 제작되어 시중에서 판매가 이루어지기 때문에 플랜지의 지름을 측정한뒤에 그 크기를 가늠하여 플랜지 고무를 주문하시면 되겠습니다. 만약 가까운 동력기계 취급점이 있다면 샘플을 가지고 가서 보여주면 더 정확하고 빠르게 구입하실수 있으실겁니다.



볼트만 교체하면 되는데 풀리까지 교체하려면 샤프트에 맞게 가공을 하여야 하기 때문에 조금 번거로울수가 있습니다. 플랜지 커플링을 이용하는데 있어 소음 문제는 볼트만 구입하여 해결하면 되기때문에 이점 유의하셔서 정비하는데 있어 도움이 되시길 바랍니다.
