10K50A 플랜지형 체크밸브 점검하는 방법

증상

하나의 배관에 펌프가 A,B가 설치되어 있어 교번으로 운전하는중

펌프작동시 이송이 간헐적으로 되지 않는 문제가 발생



점검

펌프가 작동시에 이송이 되었다가 안되었다가 하는 문제점에 체크밸브를 의심해 보았다.

체크밸브에는 스윙 디스크라는 부품이 달려있고 펌핑시에는 열렸다가 정지하면 닫히게 된다.

이 스윙디스크가 올바르게 닫히지 않으면 반대편에서 작동하는 펌프의 이송물이 반대로 다 넘어가버리게 된다.



B펌프의 체크밸브 디스크가 올바르게 닫히지 않아 열려 있다면 A 펌프 기동시에 이송물이 B 펌프 쪽으로 빠져버리게 된다.

그래서 체크밸브의 여닫힘이 중요.

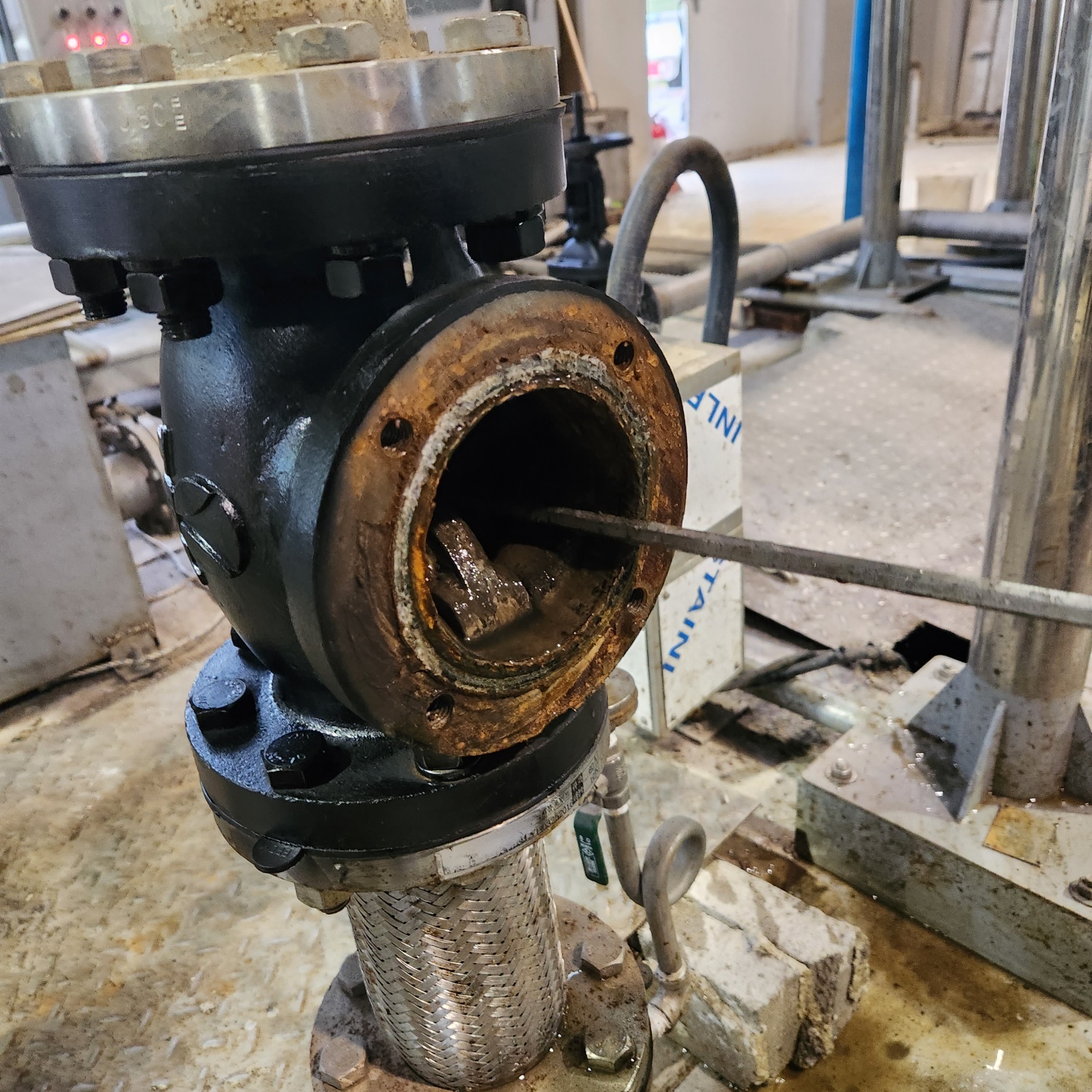

체크밸브 앞쪽 헤드부분 볼트 4군대를 풀어 열어보았다.

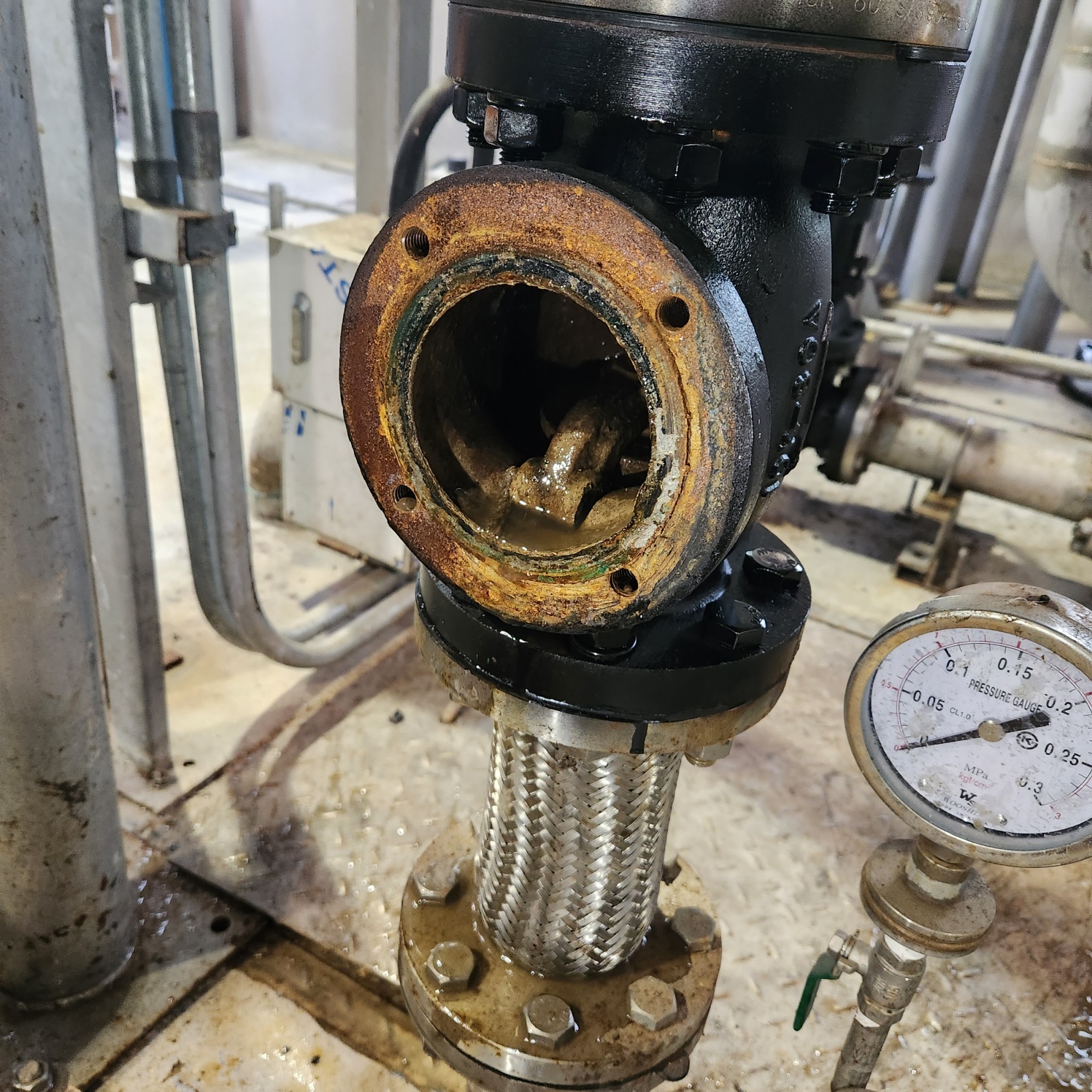

여닫힘 여부를 확인하고 끼인 이물질은 없는지 파손은 안되어있는지 꼼꼼하게 점검함.



주의할점

올바르게 닫혀있는 상태에서 헤드를 열게되면 적재되어있던 이송물이 쏟아져 나오게 되므로 유의해서 작업해야함.

흡입과 토출쪽 밸브를 모두 잠근뒤 헤드를 풀어 유체를 서서히 드레인 하면서 풀어주는 것이 포인트.
