220볼트 단상 수중펌프 기동 불량시 콘덴서 점검

이번에는 사용 중이던 220V 단상 수중펌프의 기동이 불량하여 점검을 실시하였습니다. 예전에도 관련 내용을 언급한 적이 있었는데요.



콘덴서 커패시터 정상 여부 테스트 방법 용량 확인



단상펌프는 기동 콘덴서가 들어가있는 경우가 많고 이 콘덴서가 고장이 나게 되면 첫 스타트가 안되기 때문에 펌프의 운전에 있어 문제가 생길 수도 있습니다.



단상펌프에서 콘덴서의 고장 유무는 위의 링크처럼 테스터기를 통해 확인을 해봐도 되지만, 전원을 인가하였을때 웅~ 소리와 함께 기동 하지 않고, 그때 강제로 임펠러를 돌렸을 때 펌프가 기동이 된다면 기동콘덴서가 고장 났다가 판단하시면 됩니다.



펌프 헤드를 오픈해보자



단상펌프의 헤드 부분을 오픈해 보겠습니다.

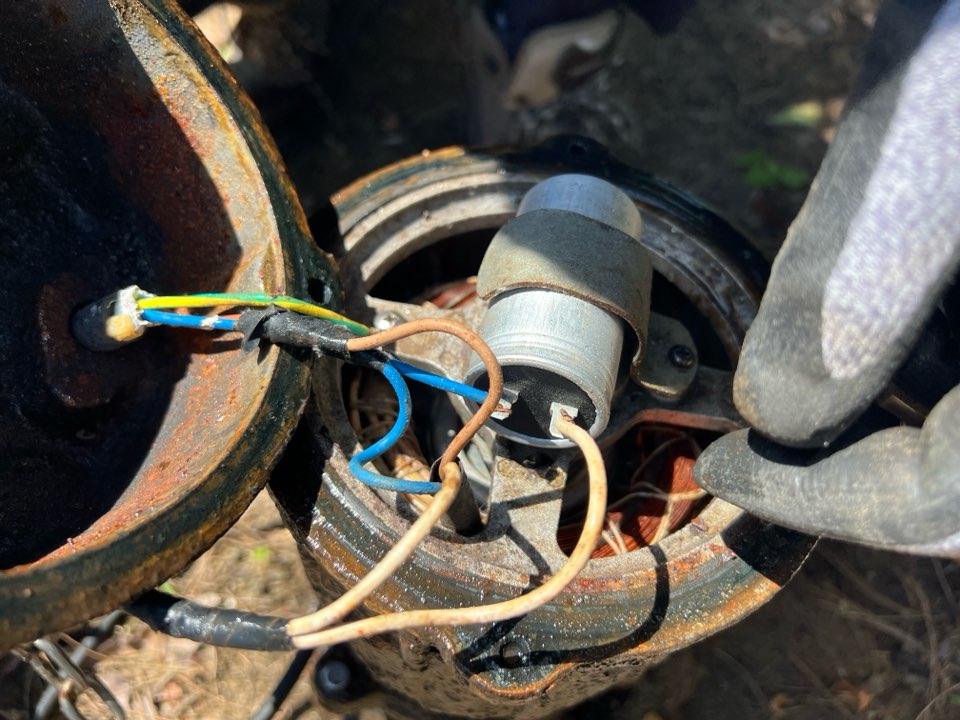

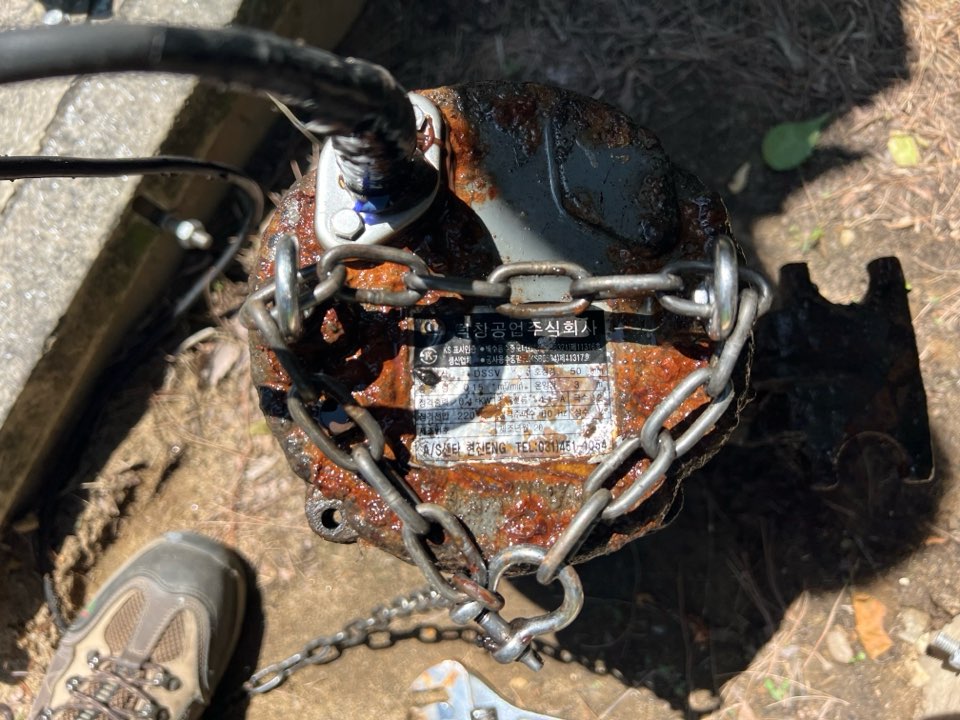

왼쪽의 단상펌프 머릿 부분을 오픈하면 오른쪽과 같이 콘덴서가 달려있음을 확인할 수가 있습니다. 콘덴서 교체는 겉표면에 적혀있는 허용전압과 용량을 보시고 똑같은 걸로 교체를 하시면 되겠습니다. 그리고 단상펌프에서 펌프의 회전 방향을 바꾸고 싶을 때는 콘덴서의 2선을 반대로 연결해 주시면 회전방향이 바뀌게 됩니다.



단상펌프는 콘덴서 외에도 전자식 원심스위치등이 달려있는 경우도 있습니다. 마력이 작은 단상펌프는 신품가격이 그렇게 비싸지 않기 때문에 고장이 나면 교체하시는 방향으로 정비하시는 게 좋습니다. 그래도 부품을 교체하여 쓰시고자 한다면 기동불량은 콘덴서를 한번 의심해 보시고 교체하는 방향으로 정비를 하신다면 도움이 되실 거라 생각이 됩니다.



위의 링크와 사진으로 나마 참고하시어 도움이 되시길 바랍니다.
