EOCR 접점 NC NO 결선 95,96,97,98

EOCR 교체를 하다보면 접점이 5개 인것과 6개 인것을 볼수가 있습니다. 공통적으로 적용되는 가장 왼쪽의 전원 2점을 제외하면 각각 3개, 4개의 접점을 이용할수가 있는데요.



3개짜리에서 4개짜리로 교체할때 헷갈려하시는 분들이 많은것 같아서  설명을 드리고자 합니다.



문제는 COM 공통 사용여부

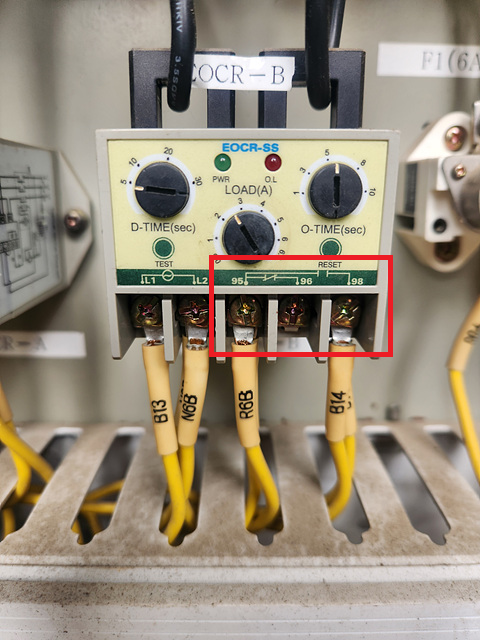

먼저 접점 5개 짜리의 EOCR을 살펴보겠습니다.





전원단자인 L1, L2 를 제외하면 95,97,98 번의 3개의 접점으로 이루어져 있습니다. 95번은 COM 단자이며 96번은 NC (평상시 닫힌접점) , 98번은 NO (평상시 열린접점) 의 포지션을 가지고 있습니다.



사진상의 결선도는 95과 98번에만 선이 연결되어 있기때문에 평상시에 접점이 열려있어 서로 통하지 않고 있습니다. 만약 95번과 96번이 연결되어 있다면 평상시에 접점이 붙어있기 때문에 전기를 인가하면 타고 흐를 것입니다.



이 3개의 접점으로 이루어진 EOCR은 95번을 기준으로 NO와 NC 의 접점을 이용할수가 있는 것입니다.

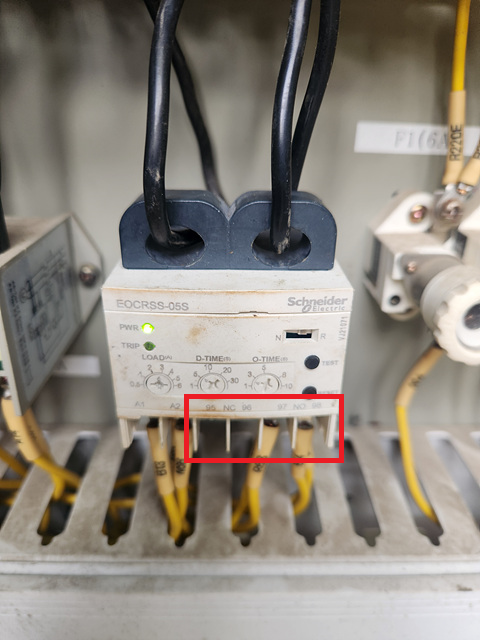

그러면 교체하고자 하는 4접점의 EOCR을 살펴보겠습니다.





교체하고자 하는 EOCR은 95,96,97,98 번으로 이루어져 있습니다.위에서는 95번을 기준으로 NC,NO가 공통으로 사용을 했다면 밑에것은 각각 독립의 것으로 사용하는 것입니다.



기존 제품에서 95번과 98번에 결선을 했다고 해서 아래에도 똑같이 95번과 98번을 결선하면 작동을 하지가 않습니다. 4개 접점은 95,96 그리고 97,98이 각각 별도이기 때문이죠.



95번과 98은 위에서 평상시 열린접점인 NO의 포지션이라고 설명을 드렸습니다. 그러면 밑의 제품에 단자대를 잘 보시면 97번과 98번이 NO 인것을 알수가 있습니다. 우리는 97번과 98번에 결선을 해야 맞게 결선을 하는 것입니다.



그렇다면 기존 제품에서 95,96,98 을 모두 사용하고 있다면 어떻게 해야할까요?

95를 기준으로 96,98을 모두 쓰고 있기 때문에 밑에 제품에는 공통단자를 묶어주는 작업을 해줘야 합니다.





96번과 98번은 그대로 똑같이 연결을 해준다음.. 95번에 연결한 선을 97번으로 점프를 시켜주는 것이지요. 그러면 95번과 97번은 같은 단자로 묶이기 때문에 공통으로 사용이 가능해집니다. 이 공통선을 기점으로 96NC, 98NO가 사용이 가능하여 여 집니다.



번호대로 똑같이 결선하였다가 작동을 하지 않는다고 말하는 분들이 많습니다. 번호보다는 공통단자인 COM과 NO,NC에 대한 접점 관계를 생각하신다면 어렵지 않게 결선을 하실거라고 생각이 듭니다.



꼭 이점 유의하시어 결선하는데 있어 도움이 되시길 바랍니다.
