전자접촉기 마그네트 커넥터 MC 교체시 주의사항

by CloudKEY 2024. 7. 8.
반응형

일전에 마그네트 스위치에 대해서 몇가지 포스팅 한 것들이 있습니다. 관련글은 아래를 참고해주시구요.





마그네트 스위치 접점 그을림 불량 교체 (Feat. 전자접촉기,M/C)

현장에서 회전기계 기동을 하다 보면 전원을 넣어주는 마그네트 스위치를 자주 접하게 됩니다. 마그네트 스위치는 코일이 들어가 있어 전자석의 원리로 작동이 되는데요. 마그네트 스위치의 접

keycloud88.com







마그네트 스위치 보조접점 활용하기 (Feat. UA-1)

LS산전의 전자접촉기, 마그네트 스위치를 사용하다보면 보조 접점 활용을 하기 위해서 부속품을 사용하고는 하는데요. 흔히 많이들 사용하는 UA-1 모델을 살펴보겠습니다. 보조접점을 사용하는

keycloud88.com







전압강하 마그네트 스위치 교체후기 (Feat. M/C)

현장에 있는 펌프를 점검중에 기동이 안되는 문제가 발생하였습니다. 메인차단기에서 전압을 측정해보면 정상적으로 380V가 뜨고, 펌프를 수동으로 조작을 하면 마그네트 스위치도 전원인가시

keycloud88.com



마그네트 스위치를 교체하는데 있어 정말 많은 분들이 놓치고 있는 부분이 있어 그 주의사항을 알려드릴까 합니다. 일반적으로 마그네트 스위치를 교체할때 모델명의 용량을 보고 그대로 교체하시는 분들이 많습니다. LS산전의 제품같은 경우는 MC-12B, MC-18B 등 그 전류값이 크기에 따라 교체를 진행하는 것이지요.



그런데 정말 기본적으로 체크해야 하는 부분을 많이 놓치고 있습니다. 그것은 바로 마그네트의 동작을 도와주는 전원 인가부분입니다. 마그네트도 전원을 인가하여 동작을 시키는 스위치의 역할을 하기 때문에 그에 걸맞는 전압을 넣어줘야 합니다.



일반적으로 우리가 가장 많이쓰는 것들은 220V 이며, 전기부품을 구입하러 가더라도 기본적으로 220V 에 맞는 제품을 내어주곤 합니다. 하지만 오래된 설비나 특수한 경우에는 110V 나 24V를 사용하기도 하는데요. 이걸 정확히 알아보고 제품을 구입하는것이 중요합니다.

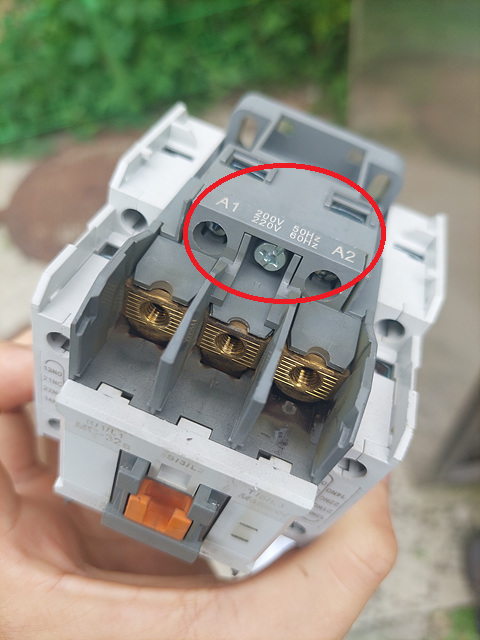

마그네트 스위치 상부에 보면 인가되는 전압을 확인할수가 있습니다. 만약에 교체를 한다면 이 부분을 참고해서 전압이 얼마짜리인지 파악을 먼저 해야한다는 것이죠. 110V나 24V를 사용하는 곳에서 아무생각없이 자재를 구입하면 보통 220V 짜리를 제공하기 때문에 교체시에 낭패를 볼수도 있습니다.



이런 가장 기본적인 것들을 꼼꼼하게 체크하는것이 정비를 수월하게 하는 방법입니다. 무조건 220V 라는 생각을 버리시고 꼭 마그네트 스위치를 교체할때는 인가되는 전압을 확인하는 습관을 들이시길 바랍니다. 본 글이 정비하는데 있어 도움이 되시길 바라겠습니다.
